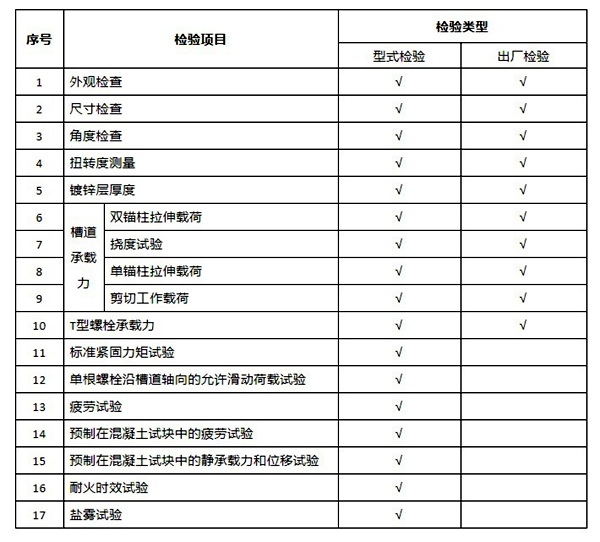

根據(jù)《TB/T 3329-2013 電氣化鐵路接觸網(wǎng)隧道內(nèi)預(yù)埋槽道》，隧道預(yù)埋槽道檢測常見的檢驗(yàn)類型分為型式檢驗(yàn)和出廠檢驗(yàn)，具體檢測項(xiàng)目見下表。

　　此外，還包含沖擊試驗(yàn)、絕緣性、耐堿性、放松性、現(xiàn)場拉拔試驗(yàn)等檢測檢驗(yàn)項(xiàng)目。實(shí)際中存在很多特定的情況，在進(jìn)行預(yù)埋槽道檢測時(shí)，也可以根據(jù)具體檢測需求來確定檢驗(yàn)項(xiàng)目，這樣也能保證更合理的費(fèi)用支出。

　　隧道預(yù)埋槽道檢測方法：

　　1、外觀及尺寸檢查

　　此項(xiàng)檢查以目力檢查為主，用精度為0.02mm的游標(biāo)卡尺檢查尺寸，用米尺檢查長度，必要時(shí)可采用一定倍數(shù)的放大鏡檢查。預(yù)埋槽道表面應(yīng)光滑、平整、清潔、不允許有褶皺、裂紋、腐蝕斑點(diǎn)、壓折、嚴(yán)重劃傷等缺陷;表面不允許有起皮、氣泡及機(jī)械損傷，允許偏差值應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)范。

　　2、角度檢查

　　將槽道用線沿垂直長度方向切割成一定厚度的薄片試樣，然后用萬能工具顯微鏡測量其角度，各型號角度偏差值應(yīng)符合相應(yīng)規(guī)范。

　　3、扭轉(zhuǎn)度檢測

　　將槽道放于平臺上，一端緊貼平臺，用塞尺和游標(biāo)卡尺分別測量相關(guān)數(shù)據(jù)，并根據(jù)測得的數(shù)據(jù)計(jì)算扭轉(zhuǎn)角度。

　　4、鍍鋅層厚度

　　鍍層厚度采用磁性法測量時(shí)，測量方法按照GB/T 4956-2003和GB/T 1839-2008規(guī)定。如果采用其他方法，也應(yīng)符合相應(yīng)的標(biāo)準(zhǔn)規(guī)定。

　　鍍層厚度測量結(jié)果與操作者的熟練程度和經(jīng)驗(yàn)有很大的關(guān)系，所以應(yīng)找具有豐富檢測經(jīng)驗(yàn)的檢測機(jī)構(gòu)。當(dāng)然找經(jīng)驗(yàn)豐富的檢測機(jī)構(gòu)還有其他方面的原因，具體參見《為什么現(xiàn)場檢測更要找經(jīng)驗(yàn)豐富的檢測機(jī)構(gòu)?》。

　　5、槽道靜承載力試驗(yàn)

　　試驗(yàn)用萬能材料試驗(yàn)機(jī)或者其他加載裝置進(jìn)行，通過工裝卡具將槽道固定在試驗(yàn)機(jī)上，加荷速度根據(jù)加載方式和實(shí)際試驗(yàn)荷重值進(jìn)行變化。在增加載荷時(shí)應(yīng)均勻平穩(wěn)地進(jìn)行，不得有沖擊，達(dá)到規(guī)定荷重值時(shí)，保持一定時(shí)間，觀察受力部位有無破損、塑性變形等，并測量其撓度。

　　6、T型螺栓靜承載力試驗(yàn)

　　采用專用卡具，將T型螺栓試樣安裝在試驗(yàn)機(jī)上，對螺栓施加一定的載荷，T型螺栓經(jīng)破壞試驗(yàn)后，T型螺栓的壞載荷不應(yīng)小于3倍的單根螺栓允許荷載。

　　7、標(biāo)準(zhǔn)緊固力矩試驗(yàn)

　　緊固力矩試驗(yàn)值按照TB/T 2075和設(shè)計(jì)圖紙規(guī)定的數(shù)值選取，將試樣在固定平臺上按使用狀態(tài)進(jìn)行安裝緊固，超過一定緊固力值后應(yīng)均勻緩慢進(jìn)行，不應(yīng)有沖擊。連接螺栓、螺母及連接零部件達(dá)到設(shè)計(jì)規(guī)定的緊固力矩值時(shí)，應(yīng)不產(chǎn)生破壞、塑性變形或發(fā)生“咬死”等現(xiàn)象。

　　8、滑動荷重試驗(yàn)

　　滑動荷重值按照TB/T 2075和設(shè)計(jì)圖紙規(guī)定的荷重值選取，采用模擬試驗(yàn)框架、萬能材料試驗(yàn)機(jī)或?qū)Ｓ迷囼?yàn)設(shè)備，試驗(yàn)件的安裝應(yīng)接近實(shí)際受力狀態(tài)。試驗(yàn)荷重在未達(dá)到規(guī)定值時(shí)，試驗(yàn)件如發(fā)生破壞、變形失效等現(xiàn)象，其滑動荷重試驗(yàn)判為不合格。

　　9、疲勞試驗(yàn)

　　將帶有單錨桿的槽道和T型螺栓連接好，按照實(shí)際使用狀態(tài)通過卡具將試樣安裝在疲勞試驗(yàn)機(jī)框架上，保證錨桿和T型螺栓中心線對正，連接螺栓緊固力矩符合相關(guān)要求。

　　疲勞試驗(yàn)荷載波形為正弦波，采用1Hz-3Hz頻率，疲勞次數(shù)為5×105，試驗(yàn)過程中如有中斷，疲勞次數(shù)按實(shí)際記錄疲勞次數(shù)累加。試驗(yàn)完成后，試樣應(yīng)無破損、斷裂、嚴(yán)重變形、松動滑移或螺栓咬死等現(xiàn)象，螺栓緊固力矩下降不大于5%，軸向力下降不大于5%。

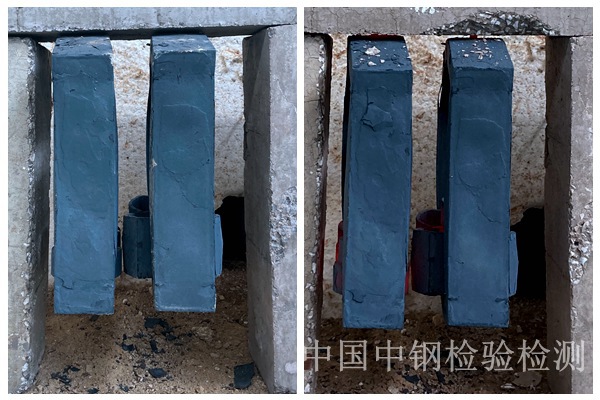

　　10、耐火時(shí)效試驗(yàn)

　　采用設(shè)計(jì)要的升溫曲線進(jìn)行耐火試驗(yàn)，在耐火試驗(yàn)開始10min后的任何時(shí)間里，耐火試驗(yàn)爐內(nèi)任何一支熱電偶測得的爐內(nèi)溫度與標(biāo)準(zhǔn)溫度-時(shí)間曲線對應(yīng)溫度偏差的絕對值應(yīng)不大于100℃。

　　11、鹽霧試驗(yàn)

　　試驗(yàn)所用試劑濃度應(yīng)為50g/L±5g/L(收集溶液)，鹽霧箱大的性狀和尺寸應(yīng)能使箱內(nèi)溶液的收集速度符合要求，按照確定的試驗(yàn)周期持續(xù)噴霧不得中斷。
